鋼筋混凝土排水管定義、規格、分類及標記

在日常生活中不難看到各種直徑尺寸的混凝土排水管沿路而置，其主要功能就是針對雨水、城市污水及農田灌溉等作用。因其一般直徑較大，為更好的外壓荷載及內水壓力不易損毀混凝土排水管，一般都在其澆筑結構中布置鋼筋結構，所以也被稱之為鋼筋混凝土排水管。



一：鋼筋混凝土排水管的定義，是指在排水管管壁內配置有單層或多層鋼筋骨架的水泥混凝土圓管。其接口方式主要以剛性接頭和柔性接頭兩種，一般采用裂縫荷載和破壞荷載兩種常規方式來針對鋼筋混凝土排水管的質量檢測。

二：鋼筋混凝土排水管的分類

1.按外壓荷載來分，鋼筋混凝土排水管主要分為I、II、III三個等級。
2.按施工方法來分，可分為開槽施工管、頂進施工管兩種。
3.按連接方式來分，則分為柔性接口管，包括：承插口管、鋼承口管、企口管、雙插口管和鋼承插口管；剛性接口管，包括：平口管、承插口管、企口管三種。

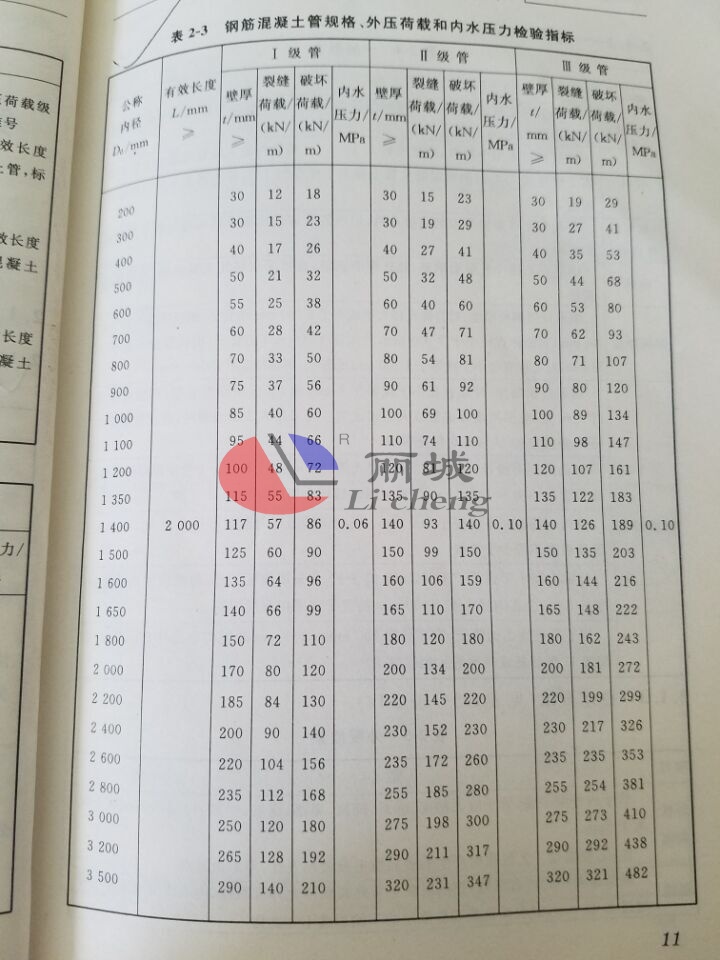

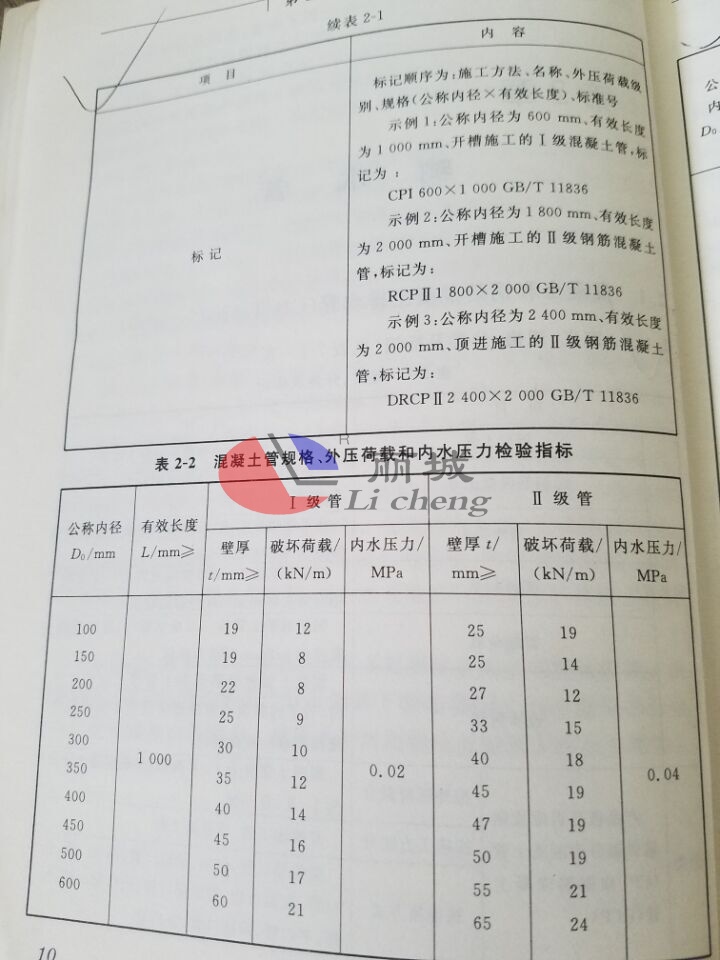

三：鋼筋混凝土排水管的標記及規格、外壓荷載和內水壓力檢測指標，詳情參閱下圖：




四：鋼筋混凝土排水管澆筑原料要求，在采用混凝土排水管水泥制品鋼模具澆筑前需對原料進行甄別：

1.水泥，宜采用硅酸鹽水泥、普通硅酸鹽水泥或礦渣硅酸鹽水泥，也可以采用抗硫酸鹽硅酸鹽水泥、硫鋁酸鹽水泥。
2.骨料，細骨料宜采用中粗砂，細度模數2.3-3.3。粗骨料最大粒徑對鋼筋混凝土排水管不得大于壁厚的1/3，并不得大于環向鋼筋凈距的3/4。
3.鋼筋，宜采用冷軋帶肋鋼筋、熱軋帶肋鋼筋，也可以采用熱軋光圓鋼筋、冷拔低碳鋼絲。

五：鋼筋混凝土排水管外觀質量要求

1.形狀表面要求，鋼筋混凝土排水管內外應平整，管子應無黏皮、麻面、蜂窩、塌落、空鼓，局部凹坑深度不應大于5MM。
2.裂縫，鋼筋混凝土排水管管外表面不允許有裂縫，內表面裂縫寬度不得超過0.05MM，但表面龜裂和砂漿層的干縮裂縫不在此限。
3.合縫處不應漏漿，允許修補缺陷：表面凹坑不超過10MM，黏皮、麻面、蜂窩深度不超過壁厚的1/5，其最大值不超過10MM，且總面積不超過相應或外表面積的1/20，每塊面積不超過100平方厘米。
4.鋼筋混凝土排水管的內表面有局部塌落，但塌落面積不超過管子內表面積的1/20，每塊面積不超過100平方厘米。
5.合縫漏漿深度不超過壁厚的1/5，且最大長度不超過管長的1/5。

此鋼筋混凝土排水管標準摘自中國標準出版社黃杰主編的《水泥制品標準手冊》，僅供學習參考使用。
